一、廈鼎新科JS防水材料（柔韌型）

執(zhí)行標準：GB/T 23445-2009《聚合物水泥防水涂料》

定義：以丙烯酸酯、乙烯-乙酸乙烯酯等聚合物乳液和水泥為主要原料，加入填料及其他助劑配制而成，經(jīng)水分揮發(fā)和水泥水化反應(yīng)固化成膜的雙組分水性防水涂料。

分類：I型（活動量較大的基層）、II型和III型（活動量較小的基層）

特點：柔性防水材料拉伸強度高、延伸率大質(zhì)量輕、施工方便，但操作技術(shù)要求較嚴，耐穿刺性和耐老化性能不如剛性材料。

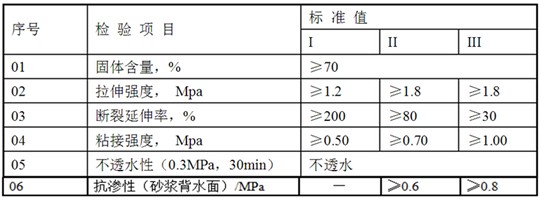

物理性能：無特殊處理情況下（標準養(yǎng)護）

二、廈鼎新科K11防水材料（通用型）

執(zhí)行標準：JC/T 2090-2011《聚合物水泥防水漿料》

定義：以水泥、細骨料為主要組分，聚合物和添加劑等為改性材料按適當配比混 合制成的、具有一定柔性的防水漿料。

分類：

按組分分：

單組份（S類）：由水泥、細骨料和可再分散乳膠粉、添加劑等組成。

雙組份（D類）：由粉料（水泥、細骨料等）和液料（聚合物乳液、添加劑等）組成。

按物理性能分：I型（通用型）、II型（柔韌型）。

特點：表面涂膜具有優(yōu)良的防水抗?jié)B性能，其材質(zhì)中含有一定的活性化合物，此活性化合物能滲透到底材內(nèi)部，在底材內(nèi)部的空隙裂縫中產(chǎn)生微膨脹結(jié)晶物，抑制或減少孔隙率，改變孔隙特征，增加各原材料界面問的密實性，提高底材的自我密實度而封閉水的滲透，杜絕滲漏問題。

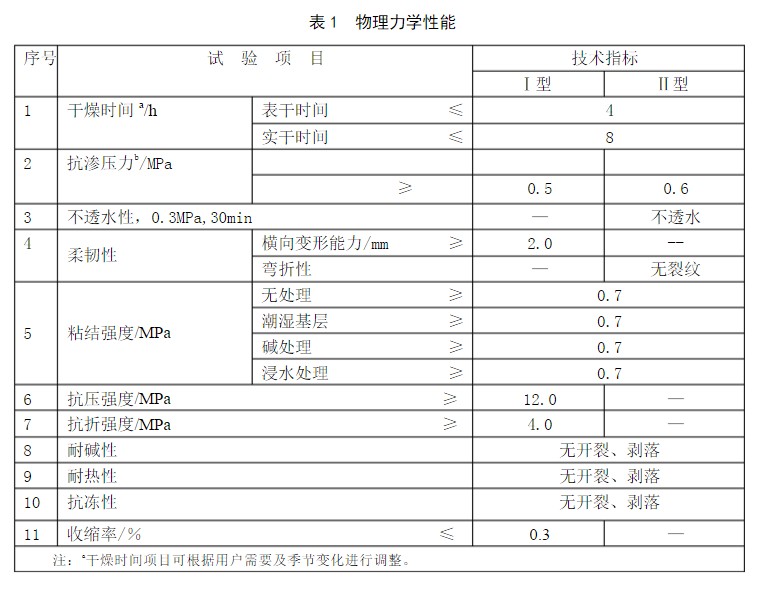

物理性能：

三、兩者區(qū)別

1.JS/K11粘結(jié)強度均大于瓷磚膠的粘結(jié)強度，且可在光滑表面施工，因此可做界面處理使用。

2.JS對拉伸強度、延展率有要求（III型，30%），K11對橫向變形有要求（I型通用型，≥2mm）。

3.JS在粘結(jié)力和抗?jié)B壓力方面優(yōu)于K11，且變形能力較好。

4.K11對耐候性有具體要求，JS無相關(guān)要求（耐候性差）。

5.K11對抗壓和抗折強度有要求（K11耐穿刺，受力性能更好）。

6.JS對固含量有要求，柔韌性和其他性能（粘結(jié)強度、透水性、抗?jié)B性等）需兼顧，并非純?nèi)橐盒托阅軆?yōu)異。

7.JS價格較貴是因為造價成本偏高，性能并不能與K11進行橫向比較。在選取材料時，建議根據(jù)實際情況，擇優(yōu)選擇。

四、施工指導

1.對于吸水率較高的基面，要潤濕晾干再施工。（太濕會表現(xiàn)為粘結(jié)力低，防水材料較稀。太干容易導致失水過快，材料粉化，水化反應(yīng)不充分，達不到防水效果）。

2.攪拌時嚴禁加水或加水泥等料使用，以免破壞材料配合比例。導致材料粘結(jié)力和防水效果下降。

3.涂刷防水材料，一定要薄層多次涂刷。每次不宜太厚（否則干固較慢，表現(xiàn)為粘結(jié)力低且容易開裂），后一層要在前一層實干之后進行。

JS防水涂料與K11防水涂料的淵源

K11這個名稱是于1995年從澳大利亞引入中國的，并逐漸在國內(nèi)被大家所認可。在1995年的時候，國內(nèi)還沒有用類似的防水產(chǎn)品，也就無人知道K11是何物。所以當推廣K11防水產(chǎn)品時，大家也就隨著廠家的稱呼把該產(chǎn)品叫作了K11，并逐漸推廣開來。舉一個簡單的例子說明，就像是吉普本來是一個汽車品牌，現(xiàn)在卻成了一種車型代名詞。現(xiàn)在K11這個產(chǎn)品代號已經(jīng)成為聚合物水泥防水產(chǎn)品的代名詞。

隨著K11產(chǎn)品在國內(nèi)的推廣應(yīng)用，我們對該產(chǎn)品有了更進一步的認識。我們發(fā)現(xiàn)該產(chǎn)品是由一包粉劑和一包乳液組成的雙組分產(chǎn)品，粉劑主要是以水泥（另有石英砂、重鈣等），乳液是聚合物產(chǎn)品（高分子產(chǎn)品，如丙烯酸乳液）。所以，在2001年我們在行業(yè)內(nèi)推廣了JC/T894-2001《聚合物水泥防水涂料》標準，后來又修訂為國標GB/T23445-2009《聚合物水泥防水涂料》。

JS的全稱即是聚合物水泥防水涂料，取“聚合物”的拼音juhewu首字母J和“水泥”的拼音shuini的首字母S，簡稱JS防水涂料。

近幾年，聚合物水泥類防水產(chǎn)品逐漸細化以滿足不同情況下的防水工程需要，其他的如JC/T2090-2011《聚合物水泥防水漿料》、JC/T984-2011《聚合物水泥防水砂漿》等。這些產(chǎn)品都是在K11和JS的基礎(chǔ)上的延伸和深化。

從此意義上講，K11和JS是同一種產(chǎn)品在不同階段的名稱，而后者又對前者進行了細化。
